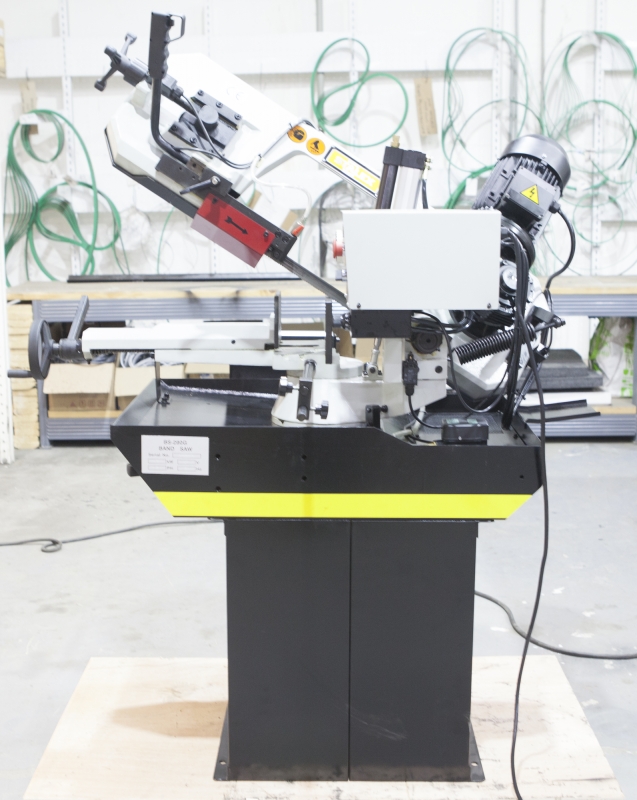

STALEX BS-280G (388119) Ленточнопильный станок с гидроразгрузкой

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

1. Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
2. Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
3. Регулировка угла поворота вдоль шкалы
4. Регулируемая подача СОЖ в зону резания
5. Литая чугунная рама гарантирует жесткость станка и гасит вибрации
6. Опускание рамы осуществляется под собственным весом
7. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
8. Гидравлическая система снабжена электромагнитным клапаном.
9. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
10. Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
11. Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы





Комплектация STALEX BS-280G (388119)

• Поворотный стол с возможность поворота 0°…+45°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы, фиксированная 40,80 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42

Технические характеристики STALEX BS-280G (388119)

Выходная мощность двухскоростного двигателя	0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя	1/1,5 кВт. (3-х фазный)
Скорость резания	40 – 80 м/мин
Привод	зубчатый
Рабочая зона	+90°	+45°	+60°
	220	160	110
	250x155	160х110	80x95
Угол разворота рамы
Размер полотна	27х0,9х2450 мм
Подача пильной рамы	собственный вес с гидрорегулировкой
Гидравлическая система с электромагнитным клапаном	+
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Расстояние от пола до основания тисков	935 мм
Мерный упор	500 мм
Размер упаковки	1330х800х1050 - пила
670х400х620 - стойка
Масса нетто/брутто	254/287 кг
Производство	Китай
Гарантия	1 год
